17. 如何在 Allegro X 中实现隐藏电源飞线效果？I Allegro X PCB 设计小诀窍

背景介绍：在PCB设计过程中，布线初期印制板上的飞线错综复杂，信号线和电源线混合交错，但是实际上对于多层板来说，电源的网络一般是通过电源层铺铜连接的，很少需要走线，这样混乱的情况会严重影响设计人员的布线效率。为此Allegro X PCB设计工具提供了几种隐藏电源飞线的方法，可以降低PCB中飞线显示的复杂度，让设计人员能够更高效、准确的完成布线工作。

下面我们就开始分享具体的操作步骤：

一、显示和隐藏飞线的全局设置

步骤一：显示所有飞线。在菜单栏中依次选择【Display】>>【Show Rats】>>【ALL】，或直接点击快捷工具栏中对应的图标即可，如图1所示。

图1 显示所有飞线

Show Rats菜单下的功能说明，如下表1所示。

表1Show Rats功能说明

序号	功能名称	说明
1	All	显示所有飞线
2	All Unbundled Rats	显示所有未捆绑的飞线
3	All Bundled Rats	显示所有已捆绑的飞线
4	Unplanned Rats	显示未计划的飞线
5	Components	显示选定器件相关飞线
6	Nets	显示选定网络相关飞线
7	Of Selection	显示与选定对象相关的飞线
8	End In View Only	勾选后，仅显示端点在工作视图区域内的飞线

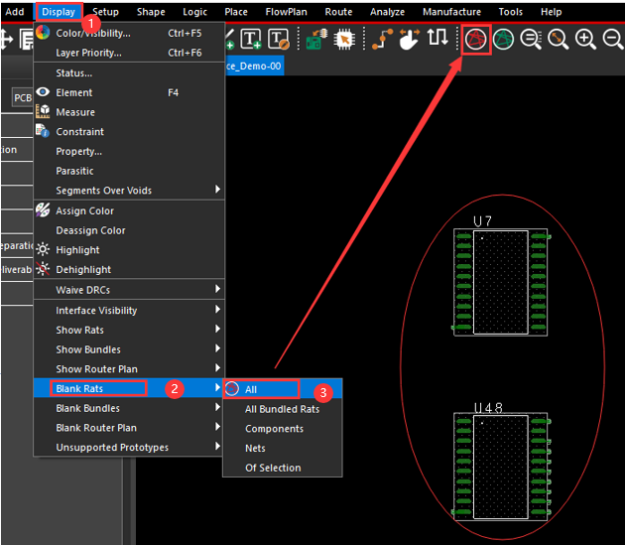

步骤二：隐藏所有飞线。在菜单栏中依次选择【Display】>>【Blank Rats】>>【ALL】，或直接点击快捷工具栏中对应的图标即可，如图2所示。

图2 隐藏所有飞线

Blank Rats菜单下的功能说明，如下表2所示。

表2Blank Rats功能说明

序号	功能名称	说明
1	All	隐藏所有飞线
2	All Bundled Rats	隐藏所有已捆绑的飞线
3	Components	隐藏选定器件相关飞线
4	Nets	隐藏选定网络相关飞线
5	Of Selection	隐藏与选定对象相关的飞线

步骤三：隐藏电源网络飞线。在菜单栏中依次选择【Display】>>【Blank Rats】>>【Nets】，然后在PCB中左键单击需要隐藏的电源网络即可，例如VCC网络，如图3所示。

图3 隐藏电源网络飞线

说明：通过该方式隐藏的飞线，通过“ShowRats”会再度显示出来。

二、通过设置电压隐藏电源飞线

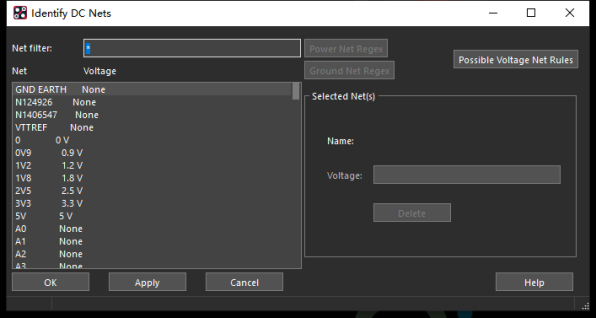

步骤一：在菜单栏中依次选择【Logic】>>【Identify DC Nets...】，此时会弹出Identify DC Nets窗口，如图4所示。在弹出的窗口中，可通过Net filter搜索想要隐藏飞线的电源网络。

图4Identify DC Nets窗口

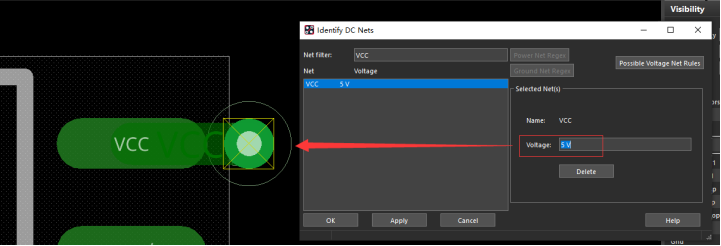

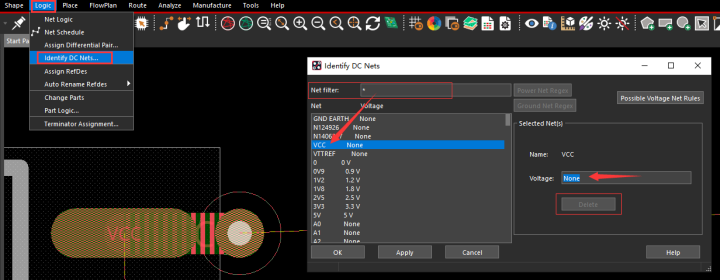

步骤二：点击想要隐藏飞线的电源网络，在右侧的Selected Net(s)中，设置该网络对应的电压即可，此时该电源网络相关的飞线就会被隐藏，如图5和6所示。

图5选择电源网络

图6为电源网络设置电压值

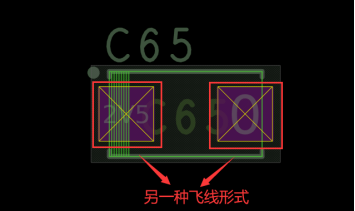

说明：通过此方式隐藏的电源飞线，虽然会在该电源网络相关对象上显示另一种如图7所示的飞线形式，但是也可以降低PCB上飞线复杂度。

图7另一种飞线形式

三、通过ConstraintManager隐藏电源飞线

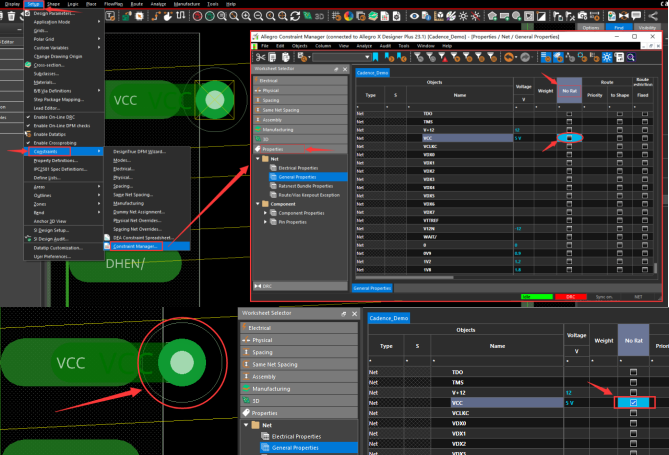

步骤一：在菜单栏中依次选择【Setup】>>【Constraints】>>【Constraint Manager...】，然后在弹出的约束管理器界面中选择Properties>>Net>>General Properties，之后在界面中找到要隐藏飞线的电源网络，勾选其对应的“No Rat”选项即可，效果如图8所示。

图8在Constraint Manager中隐藏电源飞线

说明：通过Constraint Manager隐藏的电源飞线，在“ShowRats”时也不会再显示出来。

四、通过设置Property隐藏电源飞线

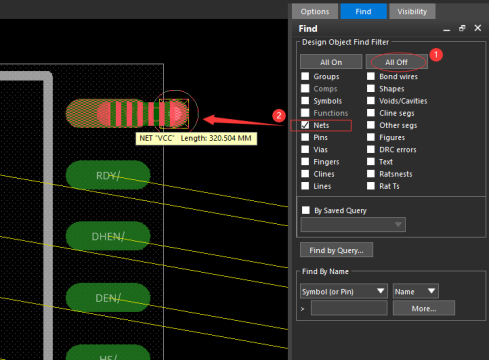

步骤一：在Find面板中先选择All Off，然后只勾选Nets，在PCB上选择要隐藏飞线的电源网络，如图9所示。

图9选取电源网络

步骤二：选中电源网络后，右键选择“Property edit”菜单，如图10所示。

图10选择“Property edit”菜单

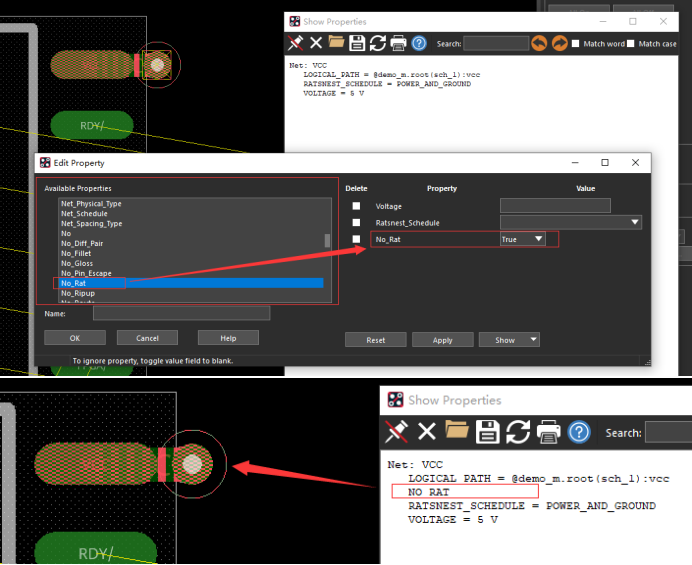

步骤三：在弹出的EditProperty窗口中找到No_Rat属性，左键点击添加到右侧参数列表中，点击“Apply”，此时该电源网络相关飞线会被隐藏，效果如图11所示。

图11为网络添加No_Rat属性隐藏飞线

五、小结

本节介绍了在AllegroXPCB设计工具中，隐藏电源飞线的几种方法。可以帮助设计人员在布线过程中，排除电源飞线的干扰，降低PCB中飞线的复杂度，提升布线效率。

​
