【节能学院】户用储能并网新规出台： 从“能装就行”到“按规范设计”

户用储能并网新规出台：

从"能装就行"到"按规范设计"

从条款到产品，一张配套清单说清楚

01先看规范：给储能并网划了哪些杠杠

2025 年，电力行业标准DL/T 5903-2025《户用电化学储能系统设计规范》发布，对储能系统厂商和设备配套商给出了明确的设计依据：适用于 10kV 及以下电压等级接入用户配电网、额定能量 5kWh 及以上，以锂离子、钠离子、铅酸/铅炭、液流电池为载体的固定式电化学储能系统新建、改建和扩建工程设计。

落到设计条款上，规范划了五道杠杠：继电保护，10(6)kV 接入应设专用保护装置（过流、零序过流），380V/220V 可由具备短路瞬时、过流、欠压保护及分励脱扣的断路器替代；电能计量，充放电双向计量应符合 GB/T 43526，关口计量点需具备正反向有功计量能力；电能质量，谐波、电压偏差、三相不平衡、波动闪变等指标要满足国家标准，并网验收要监测评估，长期运行数据可追溯；监控系统，实现储能数据采集、能量管理与运维监控；储能安全，直流侧应配置绝缘监测装置，场地消防配置火灾及可燃气体探测器。

两条容易被忽略的红线：所有储能系统均应具备防孤岛保护，非计划孤岛应在 2s 内断开；220V 单相接入时，单点额定功率不宜超过 8kW，以减少三相不平衡影响。并网验收时，这两条都查得实打实。

「 条款写进规范，

就要能落到图纸上 」

02并网保护：AM5SE-IS 防孤岛保护装置

针对 10kV 接入的工商业储能系统，AM5SE-IS 防孤岛保护装置对应规范第 4.2 节的保护配置要求：检测非计划孤岛并在 2s 内动作断开，可直接跳开并网开关，实现储能系统与电网的快速隔离；逆功率/防逆流保护依据当地供电部门是否允许倒送电灵活投退；过压、欠压、过频、欠频保护完整覆盖并网点异常工况；故障录波与事件记录，便于并网验收与事故追溯。

— 图1 光储系统并网配置 —

03双向计量：ADL200N-CT / ADL400N-CT / DTSD1352

储能存在充电、放电两种工况，关口计量点需要正反向有功电能分别计量，并为防逆流控制提供实时功率采样。外置互感器导轨式电能表ADL200N-CT（单相）/ ADL400N-CT（三相）专为户用储能、光伏并网等新能源场景设计：双向有功/无功计量，正反向电能分开计费与考核；功率刷新速率 50ms，可配合逆变器或 EMS 快速实现防逆流逻辑；RS485 通讯接入储能管理系统；导轨式安装，直接适配户储配电箱；通过 MID、UL、CE、RCM 等国际认证，满足国内外户储市场要求。

工商业储能并网计量可采用DTSD1352 三相多功能电能表：有功电能精度 C 级、无功 2 级，具备历史电能冻结和功率快速刷新功能，适用于工商业储能的电能计量与能耗考核。

— 图2 户储防逆流配置 —

04电能质量：APView 系列在线监测装置

储能经逆变器接入电网，其谐波、电压偏差、三相不平衡、波动闪变直接影响电网与其他用户设备的安全运行。规范要求并网验收时进行电能质量评估，APView500 / APView400 电能质量在线监测装置按 IEC 61000-4-30 A 级标准设计：稳态指标覆盖 2~63 次谐波、间谐波、高频谐波、不平衡度、电压偏差、波动闪变；暂态事件记录与故障录波输出 COMTRADE、PQDIF 标准格式，支持暂降源定位与 ITIC/SEMI F47 容忍度曲线分析；电压/电流测量精度 ±0.1%，频率 ±0.001Hz；3 路 RS485、4 路以太网，支持 Modbus RTU/TCP 与 IEC 61850 规约，内置 WebServer 便于远程调阅。

装置可部署于公共电网连接点和储能系统并网点，长期在线记录电能质量数据，为并网验收提供合规依据，也为 PCS 运行异常、谐波超标等问题提供数据追溯手段。

05监控与安全：Acrel-2000MG + AIM 绝缘监测▍微电网监控系统

Acrel-2000MG 微电网能量管理系统对应规范的监控系统要求：采集储能 PCS、电池 BMS、并网柜配电仪表、电表等设备数据，实现储能系统全景监视；支持削峰填谷策略、SOC 管理、光储协同调度，提升储能收益；远程运维、告警上传、历史数据存储与报表分析一应俱全。现场侧由ANet 系列智能网关完成多协议采集、协议转换与断点续传，支持 4G/以太网上云，适应户外分散布置的储能设备组网需求。

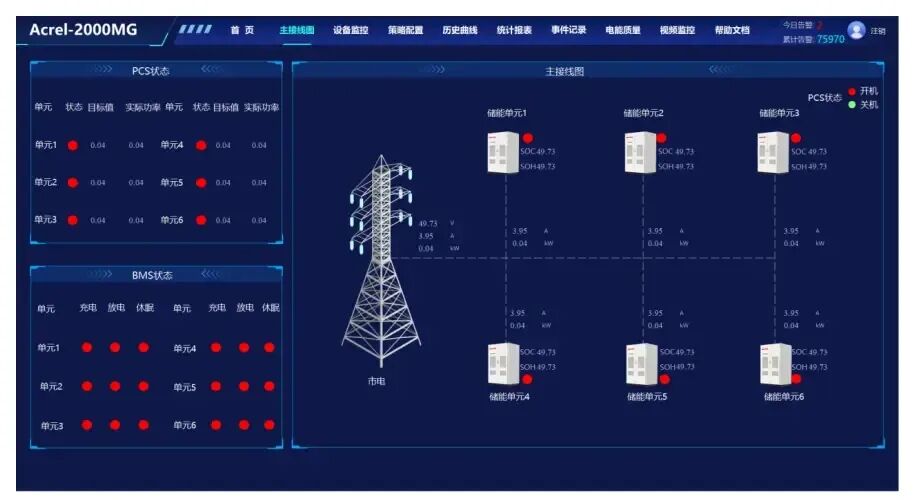

— 图3 Acrel-2000MG 光储能量管理系统 —

▍直流绝缘监测与母线测温

规范明确要求储能系统直流侧配置绝缘监测。AIM-T500L / AIM-D100 系列绝缘监测仪在线监测直流母线正负极对地绝缘电阻，低于设定阈值即告警；大功率储能直流侧电流较大，母线和电缆接头发热需要盯住，可配置ARTM24 多点测温装置（可接入 24 路 PT100/NTC）实时监测直流侧温度，与无线测温传感器 ATE400 共同构成温度监测链条。

— 图4 储能直流系统绝缘监测与母线测温 —

▍配套方案汇总

「 规范划下的每一道杠杠，

都有对应的产品接得住 」

结结语：一句话记住这件事

表面上是多了一部行业标准，本质上是：户用与工商业储能从"能装就行"进入"按规范设计"的阶段——并网保护、双向计量、电能质量、监控系统、储能安全五大类二次设备，安科瑞均有成熟产品可以落地。

如果你的储能项目正在做并网设计或设备选型，欢迎留言交流。

涉及产品AM5SE-IS 防孤岛保护装置、ARB6 弧光保护、APView500/400 电能质量在线监测装置、ADL200N-CT/ADL400N-CT 导轨式电能表、DTSD1352 三相电能表、AIM-T500L/AIM-D100 绝缘监测仪、ARTM24/ATE400 测温、Acrel-2000MG 微电网能量管理系统、ANet 智能网关

应用方向户用/工商业电化学储能系统设计、光储并网、防逆流控制、储能安全监测
