热阻测试：T3STER SI如何实现半导体器件热阻测量与内部结构热学分析

摘要

准确掌握热阻指标，不仅是评估器件本身散热能力的基础，更是电子系统可靠性设计的重要前提。T3STER SI热瞬态测试仪可提供精确的热阻表征，为器件选型、散热方案优化和仿真模型校准提供关键数据支撑。上海坤道信息技术有限公司是西门子工业软件金牌及专家级代理商，提供T3STER SI产品销售、测试工装夹具定制与全流程的技术咨询与支持。

为什么需要进行半导体器件热性能测试

半导体器件正朝着高功率密度、高集成化方向发展，电子设备的热流密度不断上升，考验着系统的热性能与长期可靠性。尤其是第三代半导体功率器件，例如SiC和GaN器件，由于具有高电压、高频率和高功率运行特点，器件工作条件更加严苛，对热可靠性提出了更高要求。目前，对散热技术的研究已成为行业竞争的焦点。

热阻(Thermal Resistance) 是衡量材料对热流传递阻碍程度的物理量。工程师在设计和使用器件时，都需要关注热阻，它是评估半导体封装设计、散热性能和可靠性的重要指标。通过热瞬态测试，可以获取丰富的热特性数据，得到器件内部热传导路径的信息，帮助工程师更准确地分析器件的散热性能，优化设计方案，从而提升系统运行的稳定性与可靠性。

什么是热瞬态测试技术？

热瞬态测试是一种基于电学法的半导体器件热特性表征技术。

热瞬态测试利用半导体器件温度敏感参数（如PN结正向电压）随温度变化的特性，通过快速切换器件功率状态，测量器件结温随时间变化的瞬态响应曲线，从而分析器件热性能。

其基本测试流程包括：

1. K系数标定：

   首先，在器件本身自发热可以忽略的情况下，将待测器件置于温度可控的恒温环境中，通过改变环境温度，测量其温度敏感参数（TSP）随温度的变化，从而建立结温与电压之间的标定曲线。

2. 热瞬态测试（功率跳变+实时采集）：

   将待测器件放置在合适的测试环境中，施加加热电流，使器件结温升高并达到热稳定状态。随后，将加热电流快速切换至一个较小的恒定测试电流。在器件冷却过程中，同步实时采集电压随时间变化的瞬态响应。

3. 生成结构函数（Structure Function）：

   将记录的瞬态电压信号，通过K系数标定曲线转换为结温随时间变化的曲线。随后，利用网络识别反卷积等数学方法进行处理，最终获得描述器件散热路径的热阻和热容分布图形，即结构函数。相比传统热电偶或红外测温方法，热瞬态测试具有不破坏器件、不改变热边界条件 、测试重复性高、准确性高、能分析内部热结构等优势。

3. 什么是结构函数？它有什么价值？

结构函数是通过热瞬态测试数据经过数学处理得到的热阻-热容关系函数。

它可以将器件内部复杂的热传递路径转换为可视化的数据曲线，展示从芯片结区到外部环境之间不同结构层的热阻和热容分布。

结构函数能够帮助工程师识别器件内部各层结构，分析芯片与封装界面热阻、芯片焊层质量，评估不同材料与工艺的散热性能， 校准与验证热仿真模型，评估器件可靠性，优化半导体器件封装结构设计。

4. Simcenter T3STER SI 西门子热瞬态测试系统

Simcenter T3STER SI 是西门子工业软件推出的热瞬态测试系统，是半导体封装热瞬态测试领域的国际领先解决方案，用于半导体器件结温测量、热阻测试和结构函数分析。

该系统符合JEDEC JESD51-1，JEDEC JESD51-14，美军标 MIL 883H，MIL 750E以及国际电工委员会的 ICE60747系列国际通用标准，帮助工程师快速获得高精度、重复性高的热性能测试数据。

Simcenter T3STER SI主要特点：

5. Simcenter T3STER SI的主要技术优势

5.1 操作简单，支持多类型器件测试

T3STER SI测试操作非常简便，将待测器件固定在合适的测试环境中，通过电线连接即可模拟实际工作温度。采用四线法测试，能够有效降低线路阻抗影响。T3STER SI可以直接测试二极管、LED 和晶体管等分立器件，也可以通过衬底二极管测试复杂IC器件。在软件上，T3STER SI配套引导式软件界面，使系统易学易用，快速上手。

5.2 测试结果稳定，数据重复性高

T3STER SI 提供高度可重复的测试结果，无需多次重复测量。所有经过校准的系统均能输出一致的结果，为不同测试实验室的半导体器件热性能对比提供统一参考，确保数据可靠性和可交换性。

5.3 快速、非破坏性热性能测试

基于JEDEC JESD 51-1测试方法，T3STER SI可在单次加热后实时采集器件瞬态温度响应曲线。凭借出色的信噪比，仅需一次测量即可获得高精度结果，同时测试过程不影响器件正常工作，非常适合质量控制及生产监控。

5.4 T3STER Master软件实现结构函数分析

T3STER SI将瞬态响应数据转换为结构函数，图形化地展示从器件结温到环境的热流传导路径，T3STER Master热瞬态测试数据分析软件提供全面、完整的数据分析功能，支持输出行业标准的热阻测试结果，如测量参数 ( Record Parameters) ，瞬态温度响应曲线 (Measured response)， 结温差随时间变化的曲线 (Smoothed response) ，热阻抗曲线 (Zth) ，时间常数谱 (Tau Intensity)，频域分析 (Complex Locus) ，脉冲热阻 (Pulse Thermal Resistance)， 安全工作区域（SOA），积分结构函数，微分结构函数以及RC网络模型等。

5.5 支持真实工作环境测试

T3STER SI 可在器件实际工作环境下进行测量，包括空气冷却、冷板安装、水冷套或 PCB板载方案。不同于热电偶或红外热成像测试方法，T3STER SI不会改变热边界条件，确保测试结果真实可靠。

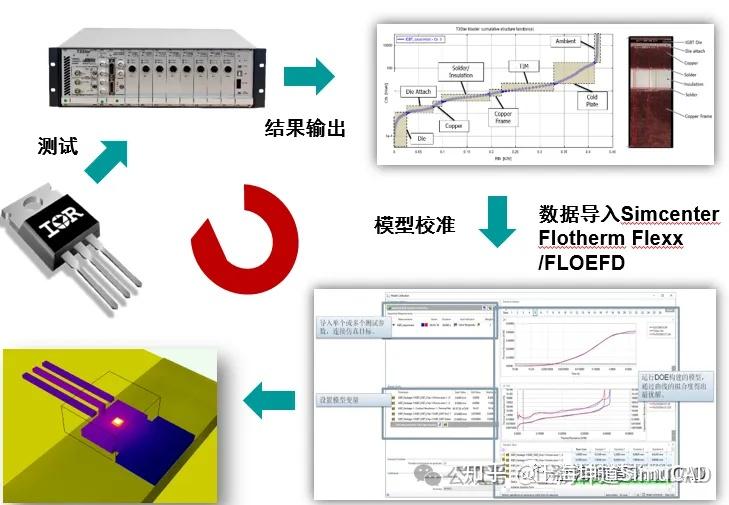

5.6 仿真与测试闭环，提升设计精度

T3STER SI可以输入RC网络模型，导出给西门子Flotherm和 FloEFD仿真软件，结合仿真工具的自动校准功能，校准半导体封装（如 TO-220、TO-247、LED 封装）的详细三维仿真模型，从而获得更精准的仿真结果，实现高精度的热设计。

测试 → 模型校准 → 仿真优化 → 再验证

5.7 模块化设计，满足不同测试需求

新一代T3STER SI为用户提供高度灵活且可配置的测试方案。采用模块化设计，用户可以根据具体测试需求定制系统配置。通过在同一框架内选择不同的插入单元，可实现多种配置组合，系统可搭配：

• 加热与测试电流源
• 栅极电压供给
• 测试通道

此外，T3STER SI 支持多种扩展附件，包括电流和电压增强模块，进一步拓展测试能力。适用于不同功率等级和封装形式的半导体器件测试。

6. 热阻测试工装夹具定制解决方案

在热阻测试过程中，需要通过液冷方式对器件进行散热。由于器件封装形式、尺寸各有不同，以及冷却、固定、供电连接等测试标准的存在差异，测试工装夹具往往需要进行针对性设计。

凭借专业的技术能力与丰富的热阻测试附件开发经验，上海坤道可提供定制化工装夹具解决方案，包括液冷测试台架和定制化的封装器件结壳热阻测试夹具，支持TO220/TO247/DFN3*3等多种封装类型，帮助客户建立完整的热性能测试平台。

上海坤道提供的一体式液冷测试台架

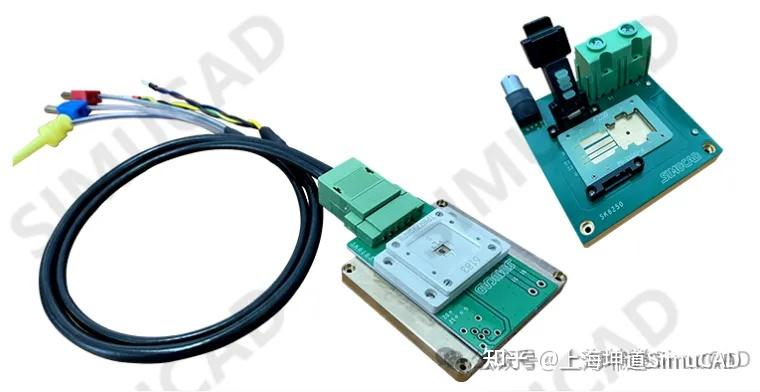

上海坤道提供的定制化结壳热阻测试夹具

7. 上海坤道提供Simcenter T3STER SI热测试解决方案

上海坤道是西门子工业软件金牌及专家级合作伙伴，长期专注于半导体热测试与热仿真解决方案。

基于对热测试系统的深入理解以及丰富行业应用经验，上海坤道不仅能够帮助客户搭建热可靠性测试技术平台，还提供工装夹具定制开发与应用培训等全流程服务，帮助企业提升半导体器件热设计能力，提高产品可靠性。
