Profibus DP转Modbus RTU在凹印复合线的工业自动化落地实践

一、应用场景

软包装是食品、医药、日化等快消品产业链中不可或缺的配套环节，凹版印刷与干式复合因其墨层厚实、色彩饱和度高、复合牢度好，长期占据中高端软包装的主导地位。近年来下游品牌客户对套印精度、溶剂残留和批次一致性的要求持续提升，高速凹印线的市场需求稳步增长。一条合格的高速凹印复合线，不仅要求机械速度链稳定，更要求张力控制、烘干温度和车间环境三者协同，任何一个环节波动都会直接反映在套印偏差和成品合格率上。

本项目位于某软包装生产企业的印刷复合车间，拥有一条八色高速凹版印刷机串联干式复合机的联合生产线，设计运行速度150至200米每分钟，主要生产食品复合膜与日化包装膜。整线工艺流程为：放卷架引出基材后进入印刷机组，经多色套印印刷、烘箱烘干去除溶剂，再进入干式复合机涂布胶黏剂，与第二放卷基材复合后经二次烘干、冷却辊冷却，最终由收卷机构收卷成成品卷。收放卷采用张力锥度控制，即随卷径增大线性降低张力设定，避免基材拉伸变形或起皱。

该产线原有控制系统以西门子S7-300 PLC为核心，通过Profibus DP总线连接远程I/O站与传动部件，承担整线逻辑联锁、速度链同步和各机组协调控制，是车间自动化体系的主干。S7-300可靠性高、运行稳定，是当时行业主流选型，企业不希望因扩展新设备而更换或升级PLC。现场需要纳入统一监控的RTU类设备包括：3台欧姆龙3G3MX2-ZV1变频器，分别驱动印刷主电机、收卷电机和放卷电机，承担线速度给定与收放卷张力锥度控制；6台宇电AI-708温控器，分布在印刷烘干箱与复合烘干箱的多个温区，负责各段温度闭环；2台拓普瑞TP-RTU-TH温湿度传感器，布置在印刷车间关键工位上方，实时监测环境温度与相对湿度。

二、协议转换网关功能简介

塔讯TX60-DPS/RS是一款面向工业自动化现场的Profibus DP从站转Modbus RTU主站协议转换网关，属于工业级工业网关与智能网关类产品。网关采用35mm标准导轨式安装、金属外壳、宽范围直流电源供电，DP口与RS-485口电气隔离，具备端口浪涌与静电防护和较强的工业电磁兼容抗干扰能力，可直接安装于控制柜内长期运行。在Profibus DP侧，网关作为标准DP从站设备工作，随产品提供GSD设备描述文件，DP主站（PLC或工控机）导入GSD后即可像组态普通远程I/O一样组态网关，周期性地与网关交换过程数据；在Modbus RTU侧，网关作为Modbus RTU主站，通过RS-485接口按照用户配置的站号、波特率、校验方式和轮询周期，依次轮询下挂的多台RTU从站设备，支持01H、02H、03H、04H、05H、06H、0FH、10H等标准Modbus功能码，波特率1200至115200bps可设，支持一条总线下多台不同类型从站混挂。配套的图形化配置软件以表格方式完成DP输入/输出数据区与Modbus线圈、离散量、输入寄存器、保持寄存器区之间的双向数据映射，并可设置数据类型、字节序与工程量缩放，全程无需修改PLC通信程序、无需编写定制代码、免二次开发。该网关同时充当现场总线协议之间的桥梁与边缘数据采集器：下行把分散的RTU仪表、传动设备纳入统一总线协议网络，上行把过程数据透明送入DP主站乃至SCADA、MES与工业物联网平台，是老旧产线改造与新产线设备互联中高性价比的物联网网关选型。

三、系统结构拓扑图

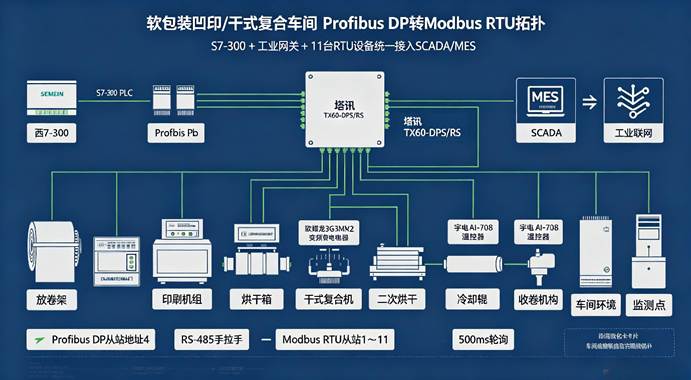

图1软包装凹版印刷/干式复合车间Profibus DP转Modbus RTU网络拓扑结构图

四、项目痛点

第一，协议异构无法直接互通。S7-300走Profibus DP主干，而3台变频器、6台温控器和2台温湿度传感器均只提供Modbus RTU接口，两种总线协议之间没有原生通道，原设计只能依靠点对点模拟量信号和硬接线把关键量接入PLC，既不完整也不可靠。

第二，老DP系统扩展能力有限。S7-300已连续运行多年，机架上的DP从站I/O模块槽位基本占满，若再按传统方式为每台变频器补配AI/AO模块，不仅硬件成本高，柜内二次接线工作量也很大。

第三，分散设备布线量大且屏蔽困难。3台变频器需要频率给定、输出频率、输出电流和转矩等多组信号；6台温控器需要各自的测量值与设定值；2台温湿度传感器分布在车间不同位置，全部走模拟量硬接线时，信号线总长超过2000米，跨动力电缆敷设容易引入干扰。

第四，工艺数据形成孤岛无法上传。变频器运行参数、烘干箱温度曲线和车间温湿度都停留在设备本地面板，MES系统拿不到实时数据，工艺工程师无法追溯套印偏差与温湿度波动的关联，质量分析只能靠事后抽样。

第五，人工抄表与巡检负担重。烘干箱温度靠操作工每两小时到现场目视记录，车间温湿度靠手持仪器人工打点，数据既不连续也容易漏记，遇到烘干温度偏移往往要等到印品出现色差才发现。

第六，故障定位慢。变频器报警只显示在本地面板，温控器超温没有联锁到PLC，一旦出现张力异常或烘箱超温，维修人员需要逐台设备排查，平均每次故障定位耗时约40分钟，造成较长停机。

五、解决方案

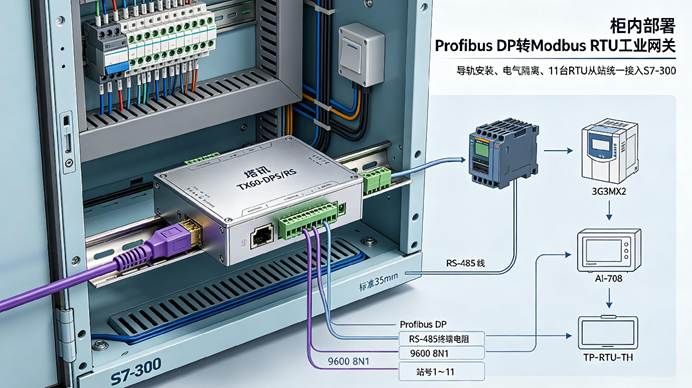

总体方案是在S7-300的Profibus DP总线上串接一台塔讯TX60-DPS/RS网关，网关DP侧作为标准DP从站被S7-300组态，网关RS-485侧作为Modbus RTU主站，用一条屏蔽双绞线菊花链下挂全部11台RTU从站，实现双向透明数据交换。

DP侧接入：在Step7硬件组态中导入网关随附的GSD文件，将网关挂到Profibus DP主站系统，分配从站地址为4，按实际数据量配置I/O过程数据区为16字节输入和16字节输出。S7-300把网关当作普通远程I/O读写，不需要新增通信子程序。

RTU侧接入：网关串口设置为9600bps、8数据位、无校验、1停止位，轮询周期设为500毫秒。3台欧姆龙3G3MX2-ZV1变频器站号依次设为1、2、3；6台宇电AI-708温控器站号依次设为4至9；2台拓普瑞TP-RTU-TH温湿度传感器站号设为10、11。总线末端投入终端电阻。

数据映射示例如下：变频器站号1对应印刷主电机，S7-300输出的控制字写入网关输出过程数据区QB0至QB1，网关按功能码06H将控制字写入变频器保持寄存器0x2000，频率给定值经功能码10H写入0x2001；变频器回传的输出频率、输出电流和转矩经功能码03H从输入寄存器0x2100至0x2102读取，映射到网关输入过程数据区IB0至IB5，缩放系数按0.01赫兹每字、0.1安培每字处理。收卷与放卷变频器站号2、3的映射结构相同，各自独立占一段过程数据区。

温控器站号4至9：AI-708的测量值PV经功能码03H从保持寄存器0x1000读取，映射到IB段；设定值SV由S7-300经功能码06H写入0x1001，实现PLC对烘干温度的远程设定。温湿度传感器站号10、11：温度值与湿度值分别从保持寄存器0x0000和0x0001经03H读取，映射到对应IB字。

控制链路为：S7-300根据线速度指令与张力锥度曲线计算各变频器频率给定，经DP输出过程数据区下发至网关，网关转换为Modbus写命令送达变频器；同时S7-300工艺程序把烘干温度设定值经DP下发至温控器。数据回传链路为：变频器运行反馈、温控器PV、温湿度测量值被网关周期读取后映射到DP输入过程数据区，S7-300按固定周期采样，经以太网送SCADA并进一步上传MES。3G3MX2内部寄存器为ABCD字节序，在网关配置软件中将对应字设为字交换，确保数值解析正确。

整个轮询表按实时性分级：3台变频器排在轮询队列前部，每个周期都轮询一次；6台温控器每两个周期轮询一次；2台温湿度传感器每四个周期轮询一次，在保证控制实时性的同时降低总线负载。网关配置软件同时提供通信诊断页，可实时显示每台从站的应答延迟和错误计数，便于运维人员判断某一设备是否通信异常。

六、实施过程

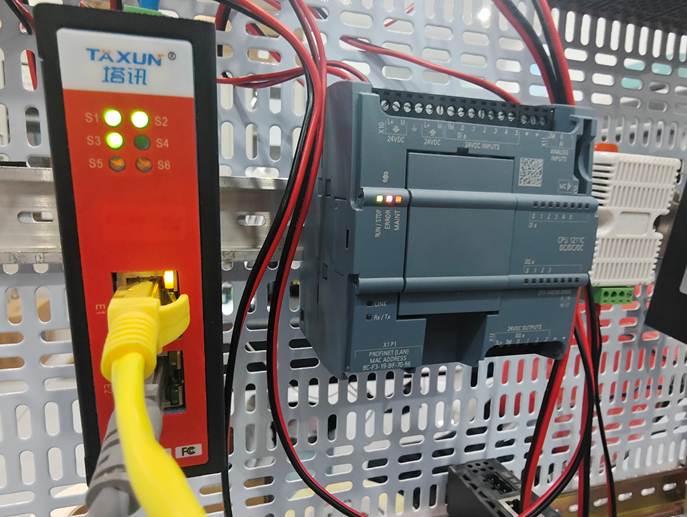

第一步硬件检查与导轨安装：到货后核对网关型号、供电电压与配件，在S7-300所在控制柜内预留的35mm导轨上固定网关，接入24VDC电源，确认电源指示灯正常。

第二步DP侧与RTU侧接线：从Profibus DP总线最近的分支引接DP电缆到网关，正确设置总线终端拨码；RS-485侧按手拉手方式依次连接11台从站，选用屏蔽双绞线，屏蔽层单端接地，总线末端投入终端电阻。

第三步DP主站导入GSD并组态：在Step7硬件目录中导入TX60-DPS的GSD文件，将网关拖拽到DP主站系统，设置从站地址4，配置16字节输入与16字节输出过程数据长度，编译下载到S7-300。

第四步网关串口与轮询配置：通过配置软件连接网关，设置串口参数9600bps、8N1，按站号1至11建立轮询表，设置各从站超时重试次数与轮询间隔。

第五步建立双向数据映射并下装：在配置软件表格界面逐行定义Modbus站号、寄存器地址、功能码、数据类型与对应的DP过程数据区字节偏移，设置工程量缩放与字节序，核对无误后将配置下装到网关。

第六步单机通信调试：先不带载，通过配置软件监视各从站在线状态与寄存器实时值，确认11台从站全部在线、数据刷新正常、无超时报警。

第七步联机与数据核对：与S7-300联调，在变量表中比对DP输入区数值与设备面板显示值，测试变频器启停、多段速给定、收放卷张力锥度切换以及温控器SV下发与PV回采。

第八步带载试运行与培训：整线带料连续试运行72小时，重点观察高速套印状态下张力稳定性和烘干温度曲线，确认无通信闪断后正式投运；对操作工与维护人员进行网关监控画面与故障代码判读培训。

七、应用效果

网关投运后连续运行稳定，至今未发生因通信链路中断导致的整线停机。11台RTU从站在线率保持100%，变频器状态与参数刷新周期约500毫秒，温控器PV/SV刷新约1秒，温湿度数据刷新约2秒，完全满足套印与烘干工艺对实时性的要求。

故障响应方面，变频器报警代码与温控器超温信号直接进入S7-300并上SCADA报警，维修人员可在监控画面第一时间定位到具体设备与故障类型，平均故障定位时间从改造前约40分钟缩短至5分钟以内。烘干箱超温由温控器PV与PLC联锁自动触发降速，显著减少了因烘箱温度漂移造成的印品色差和溶剂残留超标批次。

人工方面，取消了烘干温度与车间温湿度的定时人工抄表，每班次节省约1个人工时，数据记录完整率从约70%提升至接近100%。通过收放卷恒张力与锥度曲线的精确闭环，以及烘干温区的稳定控制，单位产品电耗与热风能耗综合下降约8%，套印废品率同比下降约12%。

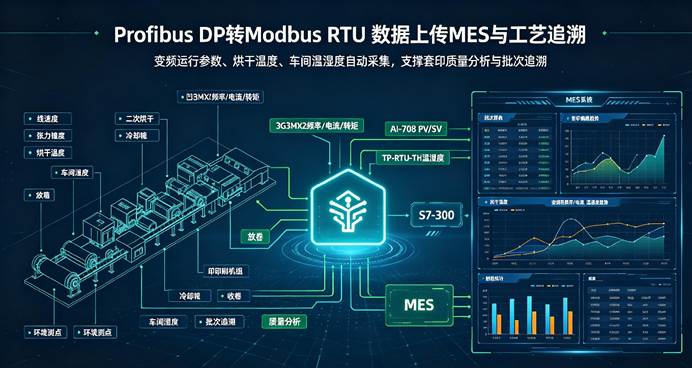

数据贯通方面，变频器运行参数、烘干温度曲线、车间温湿度与能耗数据经S7-300统一上传MES，工艺工程师可按批次追溯套印偏差与温湿度的关联，为工艺优化和质量分析提供了完整的数据基础。车间湿度超过65%时静电风险升高，过去只能靠经验排风，现在温湿度数据接入PLC后可联动排风机组自动调节，进一步降低了静电对套印和设备安全的影响。

八、项目实施前后效果对比

对比维度	改造前	改造后
现场通讯方式	变频器/温控器/温湿度表走模拟量硬接线	统一经Profibus DP转Modbus RTU总线通信
设备接入方式	每台设备独立配AI/AO模块，逐点接线	网关作为DP从站，RS-485手拉手混挂11台从站
布线工作量	信号线总长超2000米，柜内二次接线量大	仅1条RS-485总线，布线工作量下降约70%
工程调试周期	需逐点接线、逐点核对模拟量，约3周	GSD组态加映射表下装，约4天完成
数据采集点数/周期	仅少量关键模拟量，周期1秒以上	百余点过程数据，变频器500ms、温控器1s
上位机/MES数据贯通	数据留存在设备本地，靠人工抄表	过程数据自动上传SCADA与MES
故障诊断方式	到现场逐台查面板，平均定位40分钟	报警直接上监控画面，定位约5分钟
岗位人工	每班次2小时一次人工巡检抄表	取消定时抄表，每班次省约1人时
能耗与废品	张力与温度波动大，废品率偏高	恒张力锥度与温控闭环，能耗降约8%、废品降约12%
可扩展性	新增设备需另配I/O模块与机柜空间	RS-485总线追加从站地址即可扩展

从上表可见，改造后用一台网关替代了大量模拟量模块与硬接线，不仅缩短了调试周期，更重要的是把原本孤立的传动、温控与环境数据统一接入了S7-300主干网络，为MES工艺追溯和节能优化提供了数据底座。

九、总结

在软包装凹印与干式复合这种对套印精度、烘干稳定性和车间环境同时敏感的工艺段，分散的Modbus RTU设备能否可靠接入既有Profibus DP主干，直接决定了工艺数据完整性和产线自动化水平。塔讯TX60-DPS/RS网关以标准DP从站加RTU主站的角色，把变频器、温控器与温湿度传感器无缝纳入S7-300体系，既保护了原有DP投资，又以较低成本补齐了数据采集与上传能力。对于更多仍在使用传统DP系统、现场混接各类RTU仪表的印刷包装产线，这类总线协议桥接方案具有较好的普适推广价值。
