电磁仿真中的“EMC”是什么？如何完成EMC设计怎么

在电子设备与系统的研发过程中，电磁兼容性（EMC）是衡量产品性能与可靠性的关键指标。

“EMC” 的含义

EMC 即电磁兼容性（Electromagnetic Compatibility），指电子设备或系统在预定的电磁环境中，既能正常工作（不被其他电磁信号干扰），又不对其他设备或系统产生超出允许范围的电磁干扰（EMI）的能力。

-电磁干扰（EMI，Electromagnetic Interference）：指设备或系统产生的电磁能量通过空间辐射或传导路径，对其他设备的正常工作造成不良影响。例如，无线通信设备的射频信号可能干扰附近的医疗仪器，开关电源的高频噪声可能通过电源线影响相邻电路。

-电磁抗扰度（EMS，Electromagnetic Susceptibility）：指设备或系统在受到外界电磁干扰时，仍能保持正常工作的能力。例如，汽车电子系统需抵御发动机点火产生的脉冲干扰，工业控制系统需耐受车间内的电磁辐射环境。

EMC 设计的核心步骤

EMC 设计是一个 “预防 - 分析 - 优化” 的闭环过程

1. 明确 EMC 设计目标与标准​

在设计初期，需根据产品的应用场景和行业规范，确定 EMC 性能指标。例如：​

-消费类电子产品需符合欧盟 CE 认证中的 EMC 标准（如 EN 301 489），限制辐射骚扰的频率范围与强度；​

-汽车电子需满足 ISO 11452 系列标准，确保在特定电磁环境下的抗扰度；​

-军用设备需遵循 GJB 151B，对电磁辐射和抗扰度提出更严苛的要求。​

2. 建立电磁仿真模型​

基于产品的三维结构与电气原理，关键要素包括：​

-几何模型：导入 PCB 板、外壳、线缆、连接器等结构的三维模型，需保留影响电磁特性的关键细节（如接地平面、屏蔽层、缝隙等）；​

-材料属性：为模型赋予真实的电磁参数，如导体的电导率、介质的介电常数、屏蔽材料的磁导率等，CST 的材料库提供了丰富的预设参数，也支持用户自定义；​

-激励与边界条件：根据实际工作场景设置激励源（如芯片的时钟信号、天线的发射功率），并定义仿真区域的边界（如吸收边界条件模拟无限空间，理想导体边界模拟金属外壳）。

模型简化需兼顾精度与效率：对于高频信号路径（如射频天线、高速信号线）需保留细节，对于低频结构可适当简化，CST 的自适应网格技术可自动优化网格密度，平衡仿真精度与计算成本。​

3. 开展 EMC 仿真分析​

利用 CST 的多物理场仿真模块，针对 EMI 和 EMS 进行专项分析：​

（1）电磁干扰（EMI）分析​

-辐射干扰仿真：通过 CST 的 “Far Field Calculation” 功能，计算设备在不同频率下的辐射场强，生成辐射方向图和频谱曲线，判断是否符合标准限值。例如，模拟 PCB 板上高速时钟线的辐射，定位辐射源（如未端接的传输线、不合理的接地）。

-传导干扰仿真：分析设备通过电源线、信号线传导的噪声，利用 CST 的 “Cable Simulation” 模块模拟线缆间的耦合，评估滤波器的抑制效果（如共模电感、穿心电容对传导噪声的衰减）。

（2）电磁抗扰度（EMS）分析​

辐射抗扰度仿真：模拟外界电磁环境（如静电放电、脉冲群、辐射电磁场）对设备的影响，通过 CST 的 “Near Field Coupling” 功能计算干扰信号在电路中的感应电压或电流，评估敏感部件（如传感器、处理器）的抗干扰能力。

传导抗扰度仿真：分析通过电源线或信号线注入的干扰信号（如电压暂降、浪涌）在系统中的传播路径，验证保护电路（如 TVS 二极管、保险丝）的有效性。

4.基于仿真结果的 EMC 优化设计

根据 CST 的仿真分析结果，针对性地采取优化措施，常见手段包括：​

-布局与布线优化：调整 PCB 板上元器件的位置（如将敏感电路远离噪声源），优化高速信号线的布线（如增加接地平面、控制阻抗匹配、缩短走线长度），通过 CST 的 “Layout Editor” 实时仿真不同布线方案的 EMC 性能。​

-屏蔽设计：对强辐射源或敏感部件增加屏蔽罩，利用 CST 模拟屏蔽材料的厚度、缝隙大小对屏蔽效能的影响（如缝隙的长度超过 λ/20 时，屏蔽效能会显著下降），优化屏蔽结构的密封性能。​

-滤波与接地优化：在电源入口或信号接口处增加滤波器，通过 CST 仿真确定滤波器的参数（如截止频率、阻抗匹配）；优化接地网络（如单点接地、多点接地、混合接地），减少地环路引起的干扰，CST 的 “Ground Bounce Simulation” 可直观展示地电位差对电路的影响。​

-吸收与隔离：在设备外壳或线缆上使用吸波材料，降低辐射干扰；通过隔离变压器、光耦等器件实现电路间的电气隔离，CST 可仿真隔离器件的寄生参数对 EMC 性能的影响。​

5. 验证与迭代​

完成优化设计后，需再次通过 CST 进行仿真验证，确认 EMC 性能是否达标。若仍存在问题，需重复 “分析 - 优化 - 验证” 流程，直至满足设计目标。对于复杂系统，可结合实物测试（如 EMC 暗室测试）校准仿真模型，提高后续仿真的准确性。

EMC在设计中的优势​

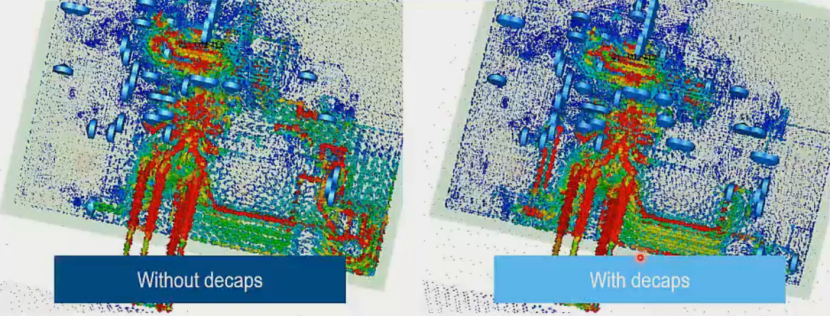

-时域有限差分（FDTD）、频域有限元（FEM）等算法，能够高效处理从低频到高频的宽频带电磁问题，支持多物理场耦合（如电磁 - 热 - 结构耦合），为 EMC 设计提供全方位的仿真支持。其直观的后处理功能（如场分布云图、频谱分析、动画演示），可帮助工程师快速定位 EMC 问题的根源，减少试错成本。

在-电磁仿真中，EMC 是衡量电子设备电磁兼容能力的核心指标，涵盖电磁干扰与抗扰度两大维度。想要完成 EMC 设计，需通过明确标准、建模仿真、优化验证的流程，结合布局布线、屏蔽滤波等技术手段，在设计阶段解决潜在的电磁兼容问题。
